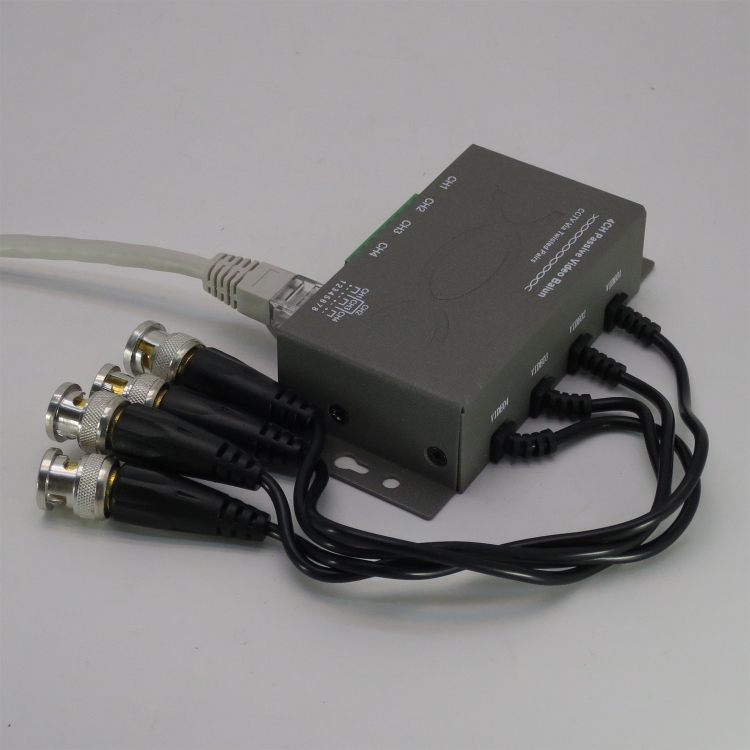

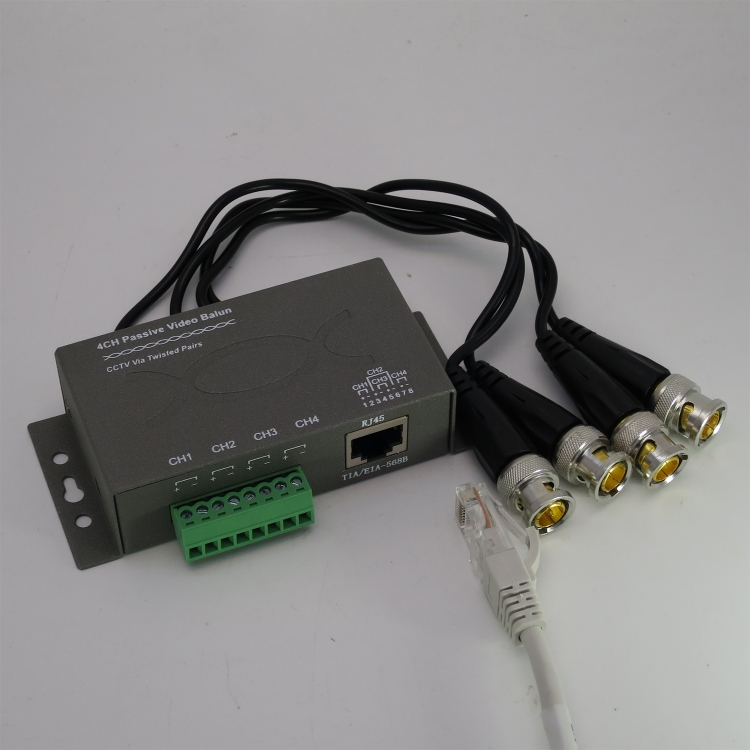

4路 絞線傳輸器 紅+/黑-用易分別線 BNC公頭 支持ot位全高清HD1080P ~500米 工程用
被動式高清影像延伸器,支援HD-CVI、HD-TVI、AHD、AHD HD1080等訊號格式。
高清 HD 1080P/ 2MP/ 3MP VideoBalun是將高清同軸訊號 (HD Coaxial Analog signal) 透過LAN綫 (Cat5e/ Cat6)傳送。
體積小施工容易,無需電源。 同軸綫或光纖綫代替方案。
最遠距離可達~100米。
具ESD (靜電)、EFT(突波雜訊)、雷擊保護
可搭配主動式發射器、接收器。
用延伸器,延伸,距離可達~100M使用
絞線傳輸器轉BNC公頭
VBalun產生了一些輕微的級間電容的變化,而這些變化完全可由後端的波阻抗匹配電路抵消
輸入 / 輸出介面 :BNC x 1 (1 Vp-p,75 Ohm)
輸出 / 輸入介面 :兩芯端子 ( 100 Ohm )
共模互斥比 :65 dB
頻寬 :50Hz ~ 60MHz ( -3dB )
最遠傳輸距離 :100M
靜電保護 :30 KV(空氣),15 KV (接觸) ; 符合IEC 61000-4-2規範
突波雜訊 :40A(5/50ns) ; 符合IEC 61000-4-4規範
雷擊保護 :2A (8/20μs) ; 符合IEC 61000-4-5規範
突波保護啟動時間 : 1 nS
